vitAcoustic Spezifikationen, Raumakustik Daten und Akustikrechner

vitAcoustic Datenblatt und Anwendungsbeispiele

Die aus recycelten PET Flaschen hergestellten PET Fasern werden wie Nadelfilz zu Geweben, Fliesen und Platten mittels Nadeltechnik hergestellt. Dabei werden die Fasern ausschließlich mittels Nadeln mit Wiederhaken ineinander verwoben. Es wird KEIN Leim und KEIN anderes Bindemittel hinzugefügt! Verschiedene Farben und Musterungen entstehen dadurch, dass Fasern in verschiedenen Farben zuvor miteinander gemischt werden. Dadurch entsteht die typisch melierte Struktur der Polyethylen Filzplatten.

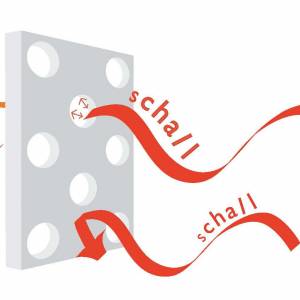

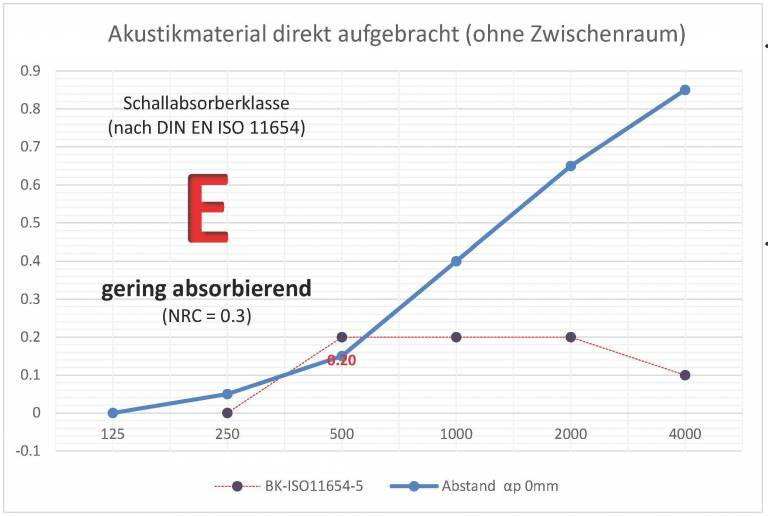

Eine gute Schallabsorption wird erst durch die korrekte wirksame Anwendung der Absorbermaterialien erreicht! Werden absorbierende Materialien direkt auf eine harte Fläche aufgebracht, beschränkt sich die Absorption auf die hohen Töne. (siehe Grafik) Der Absorptionsgrad wird mit Klasse E als gering absorbierend klassifiziert.

Für eine wirksame angenehme Raumakustik ist die Absorption der tieferen Töne (Sprache) jedoch erforderlich!

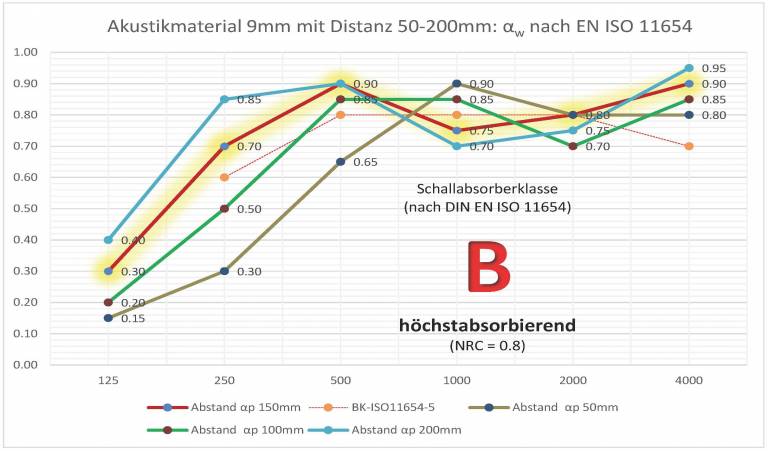

Eine breitbandige Schallabsorption wird durch Abstand (Hohlraum) zwischen Absorber und einer schallharten Fläche erreicht. Dabei ist die Hälfte der Amplitude (Schallwelle) durch Materialdicke, Strömungswiederstand zusätzlicher Dämmplatten oder reinen Lufthohlraum aufzufangen, damit diese Frequenz absorbiert werden kann. In nebenstehender Grafik werden die gemessenen Werte bei verschiedenen Abständen von 50mm bis 200mm gezeigt.

Gelesen 21797 mal

(1 Stimme)

Schlagwörter

geschrieben von Peter Jordan 6 November 2021 - 12:13:05

Konstruktionen, die einen Abstand zu einer schallharten Fläche ermöglichensind z.B.:
Deckensegel abgehängt Wandpaneele auf Abstand, Rahmen / Bilderrahmen, Schrankrückwände mit Hohlraum

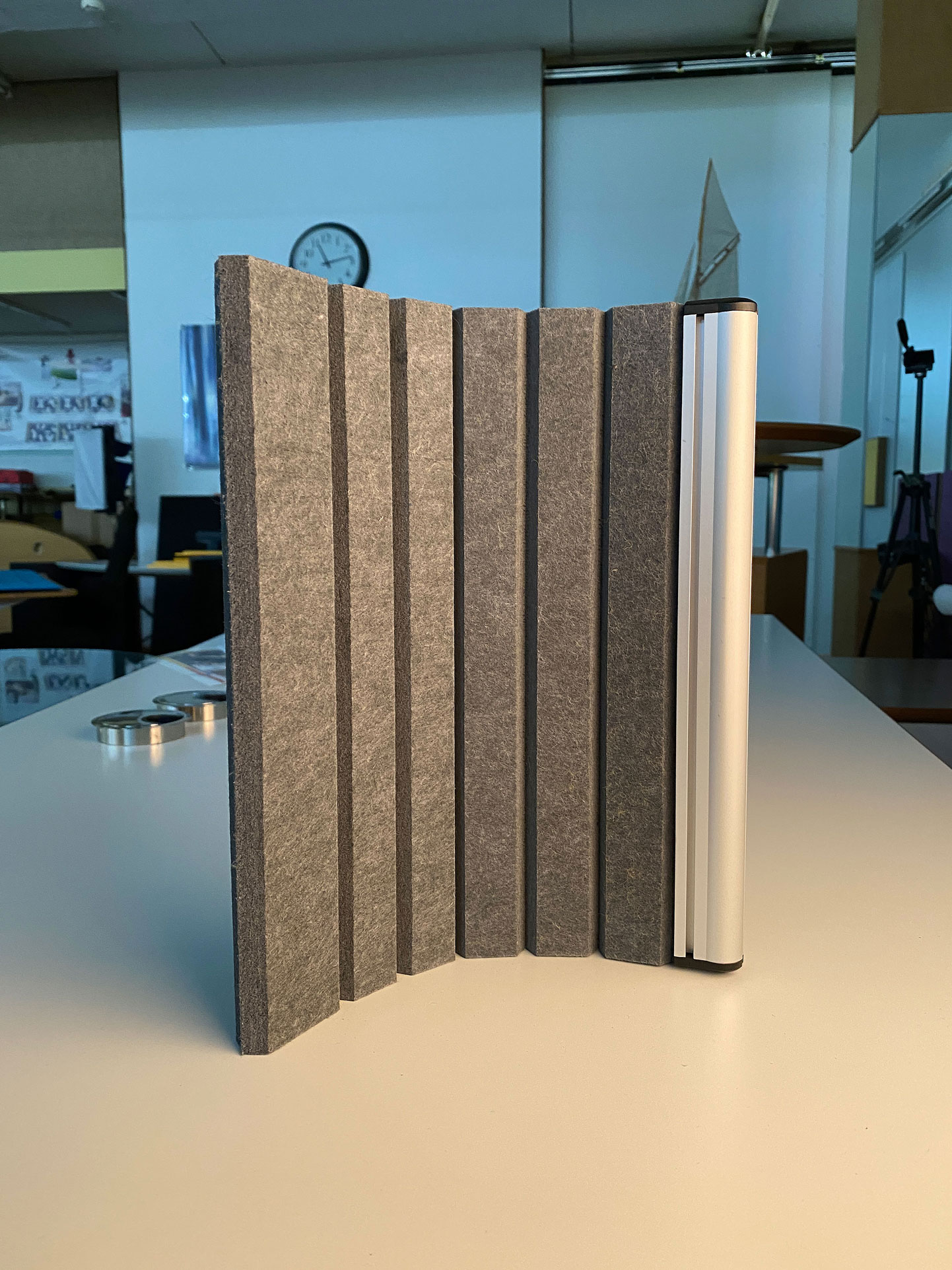

Schranktüren, Schrank Rolladen, Flächenvorhänge, Wandverkleidungen auf Zwischenlattung, Vorzugsweise wird der Hohlraum mit einem leichteren Dämmaterial gefüllt. Je nach baulichen Anforderungen mit: Holzfaser Dämmplatten, PET Dämmplatten

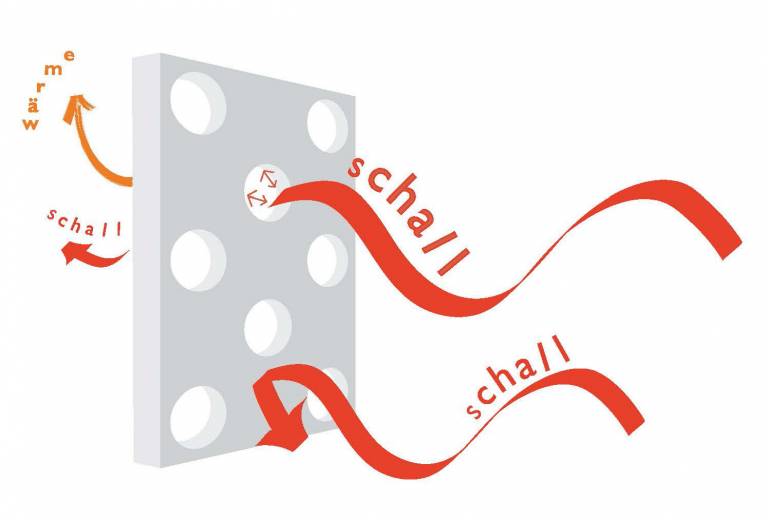

Verbundplatten mit höchster breitbandiger Schallabsorption und gleichzeitig diffusionsoffener Wärmedämmung!

hervorragende Dämmeigenschaften: z.B. Wärmeleitfähigkeit Nennwert λD (W/mK) 0,038, Bemessungswert Wärmeleitf. (W/mK) 0,040, Nennwert Wärmedurchlasswiderstand RD (m2K/W) 1,05

Lieferbar in allen 19 Farben und allen 4 Texturen. Das Zusammenspiel von Farbe und vertikaler oder horizontaler Ausrichtung ermöglicht individuelle elegante Wandstrukturen.

zeitsparende und einfache Verlegung
optimale Wärmedämmung
höchste breitbandige Schallabsorption
angenehm warmes und ruhiges Raumgefühl.
diffusionsoffen und feuchtigkeitsregulierend
nachhaltiger Rohstoff Holz und PET
recycelfähig
baubiologisch unbedenklich

Der Frequenzbereich für die menschliche Sprache

liegt zwischen 300 Hz und etwa 5 kHz. Die Vokale befinden sich eher in dem tieferen Frequenzbereich und die Konsonanten im höheren. Während die Vokale hauptsächliche die Lautstärke von Sprache erzeugt, werden über die Konsonanten die Informationen übermittelt. Die Energie der Vokale liegt hauptsächlich im Bereich zwischen 250 – 2000 Hz und das von stimmhaften Konsonanten zwischen 250 – 4000 Hz. Stimmlose Konsonanten variieren in Lautstärke und liegen zwischen 2000 – 8000 Hz. Um Sprache gut verstehen zu können, ist es daher wichtig ein gutes Gehör im gesamten sprachrelevanten Frequenzbereich von 125 – 8000 Hz zu haben, vor allem aber im Bereich des stimmlosen Konsonanten.

Frequenzbereich: 80 Hz bis 16 kHz
Grundtonausprägung: 125 Hz (Mann), 250 Hz (Frau)
Fülle und Wärme: etwa 100 Hz bis 250 Hz
Vokalpräsenz: etwa 350 Hz bis 2 kHz
Konsonantenpräsenz: etwa 1,5 kHz bis 5 kHz
Brillanzen: ca. 5 kHz bis 8 kHzP.S.

Technische Daten:

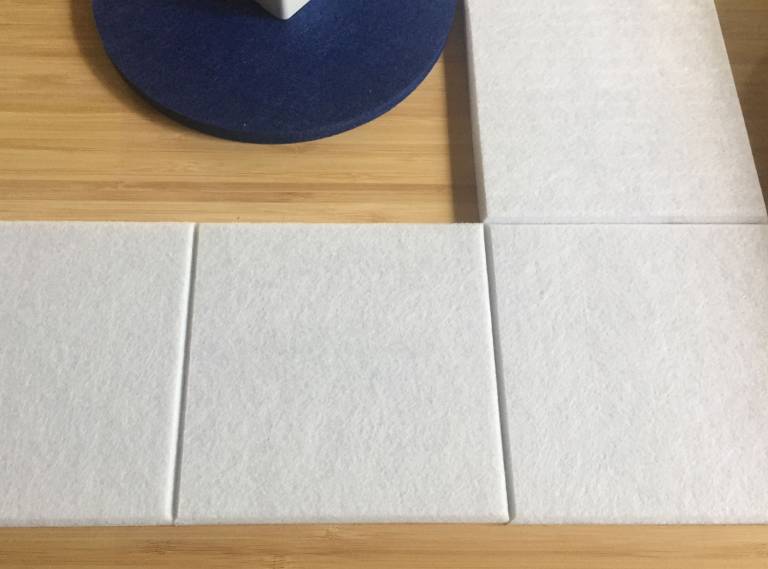

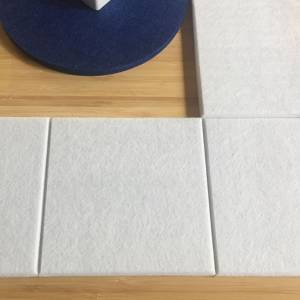

vitAcoustic PET Platten
Textile Platten ähnlich Filz, jedoch aus Kunststofffasern

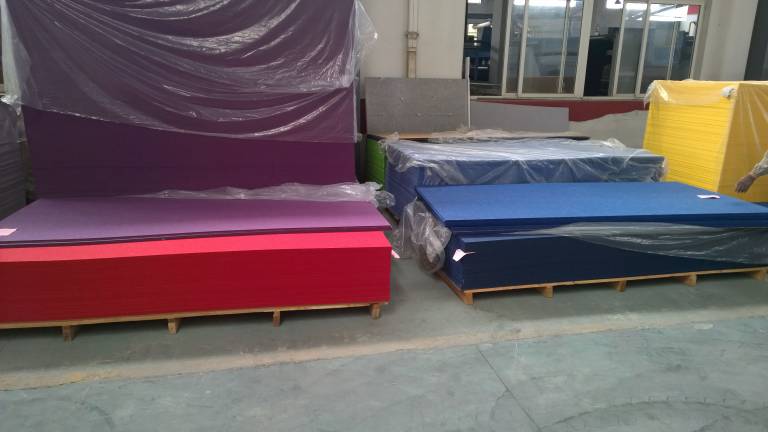

Farben: 19-50 Lagerfarben
Zusammensetzung: 100% PET (Polyethylenterephthalat / Polyester)
Formstabile Platte
Bedruckbar und Lackierbar: ja
Anwendungsbereich: Innen ja / Naßbereiche: Nein
Wasserbeständig: ja
Oberfläche: matt
Brandklasse: B1 (B-s1, d0 EN13501-1:2007+A1:2009)
Emmissionsklasse: E0
Oekotex Standard: 100
Abmessungen: 2440x1220x9mm
Gewicht: 2000g/m² (bei 9mm Dicke)
Recycling: 100% recyclebar (wie PET Flaschen)

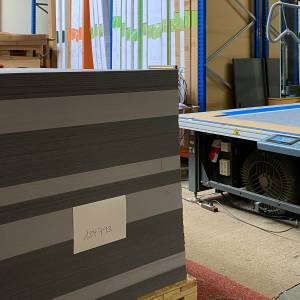

Bearbeitung: Schneiden, Sägen, Bohren, Stanzen

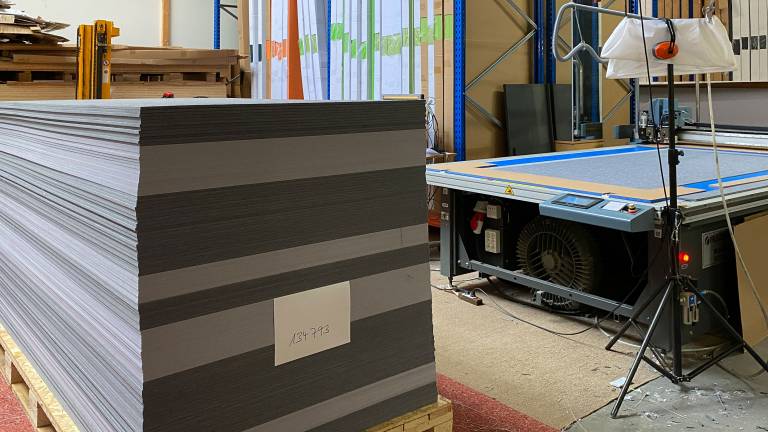

Oszilierendes Messer auf CNC Maschine
Tischkreissäge / Plattenaufteilsäge
Bodenlegermesser
Stichsäge
Schlagschere / Druckerei-Papierschneidmaschine

Verarbeitungsempfehlungen:

Erhitzen ist zu Vermeiden. Der Schmelzpunkt des Materials liegt bei ca. 250-260 °C.
Gleichmäßiger Vorschub
Scharfe Werkzeuge
Feine Sägeblätter

Kleben:

UHU Polymax High Grip - www.tewipack.de
UHU por Kontakt Klebstoff für Styropor - www.tewipack.de
CT-S 5735 doppelseitiges Klebeband - www.tewipack.de
Silicon (nicht getestet)

Schrauben und Nageln:

Spanplattenschrauben Klammern

Reinigung und Pflege:

wie andere textile Materialen, z.B. Teppichböden

Eigenschaften:

geringes Gewicht, dünnes Akustikmaterial mit großer Wirkung,
hohe Farbauswahl (50 Farben an Lager plus Individualfarben auf Anfrage)
Robust und Langlebig
Hervorragende Schallabsorption durch spezielle Verdichtung der Fasern
Recycelt und wieder recyclebar
Intelligente Nutzung von Ressourcen
Schonen von Natur und Umwelt

höchst absorbierend (Details in der Anwendung sind zu beachten!)
B1 Brandklasse
Ohne Inhaltsstoffe, Ohne Leime, ohne Farbstoffe .. NULL VOC .. gut für Allergiker
Textile Platten ähnlich Filz, jedoch aus Kunststofffasern
Verschiedene Qualitäten, von rauer Filzstruktur bis zu besonders feiner, seidenartiger Oberfläche
Wasserbeständig
In beliebigen Dicken und Farben nach Kundenwunsch herstellbar.
Geringes Gewicht
Gutes Preis- Leistungsverhältnis

Weiterverarbeitung:

Schneiden
Pressen (2d)
Tiefziehen (3d)
Kleben, Tackern, Schrauben

Anwendung:

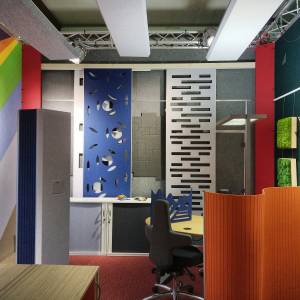

Akustik Wandverkleidungen. Die Platten sind einfach mit einem getesteten Montagekleber direkt anzubringen oder für eine höhere Schallabsorption, auf einer Unterkonstruktion im Abstand anzubringen.
Individuelle Formen sind einfach mit dem Messer zu schneiden, oder mittels CNC Schneide Maschine (Fräsen ist nicht möglich!) von uns vorkonfektioniert zu bestellen.
Plattenmaß 242x122cm
